夾爪連接
1.組成及簡介
如圖下圖所示，為通訊控制區的界面布局，從上到下，從左往右的組成為：
連接模式（Connection mode）選擇。
端口（Port）設置。
連接狀態（Status）顯示。
連接（Connect）按鈕。
初始化夾爪（Initialize）按鈕。
斷開連接（Disconnect）按鈕。

通訊控制區說明
·連接模式(Connection mode)選擇：一共有 USB，TCP Client(電腦做 TCP 客戶端)，
TCP Server(電腦做 TCP 服務端) 三種模式可以下拉選擇。
·端口(Port)設置：設置對應模式下端口設置，如 USB 模式下的虛擬串口端口號，
TCP Client 模式下的遠端 IP 及端口，TCP Server 模式下的本機監聽端口。
·參數設置區：該區域為便于用戶設置夾爪參數，以及設置通訊協議轉換器參數區
域。
·連接狀態(Status)顯示：該位置將顯示當前的連接狀態，便于確定當前狀態，具
體內容見下文相關小節。
·連接（Connect）按鈕：該按鈕為在當前設置的連接模式下，連接當前設置的端口。
·初始化夾爪（Initialize）按鈕：該按鈕在成功連接電爪后可被點擊，用于初始化夾爪。
·斷開連接（Disconnect）按鈕：該按鈕為斷開當前連接。

2.連接模式及端口設置
根據您的通訊盒當前的通訊接口模式，選擇對應的連接模式及設置相應端口，如下圖
所示。以下是各模式下的設置。

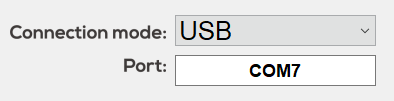

USB 模式：當通訊協議轉換器需要設置為 USB 模式，請選擇 USB 模式。在選擇 USB
模式或開啟軟件前，確認通訊協議轉換器及夾爪已經連好并上電，那么下方的端口欄將會自動識別并顯示目標端口號。本軟件將會在開啟軟件或切換到 USB 連接模式時主動識別 USB 端口，若開啟軟件時未識別到端口，也可直接點擊連接（Connect）按鈕，本軟件將再次自動識別并連接。

注意
·若無法連接，確認是否安裝好 USB 驅動，以及夾爪連接及供電是否正常。

TCP Client 模式: 此時電腦作為 TCP 客戶端，通訊協議轉換器應設置為 TCP Server
（服務器）模式，根據您設置的通訊盒 IP 及端口號，修改下圖的目標 IP 及端口，如下圖所示。通訊盒做 TCP 服務端時，出廠默認 IP 為 192.168.1.29，監聽端口為8888。

TCP Server 模式: 此時電腦作為 TCP 服務器，通訊盒應設置為 TCP Client 模式，根據您設置的通訊盒的 IP 及其連接的遠端端口情況，如下圖所示。修改下方的監聽端口號，通訊盒做 TCP 客戶端時，出廠默認 IP:192.168.1.30，遠端 IP 及端口口:192.168.1.60：8888。

注意
·若無法連接，請確認電腦 IP 是否為通訊盒連接的遠端 IP，同時是否關閉有線網防火墻或允許本軟件通過防火墻。
