顯揚科技 | 如何選擇合適的工業相機鏡頭？（二）
發布時間：2021-07-28 18:15:35 作者：顯揚科技

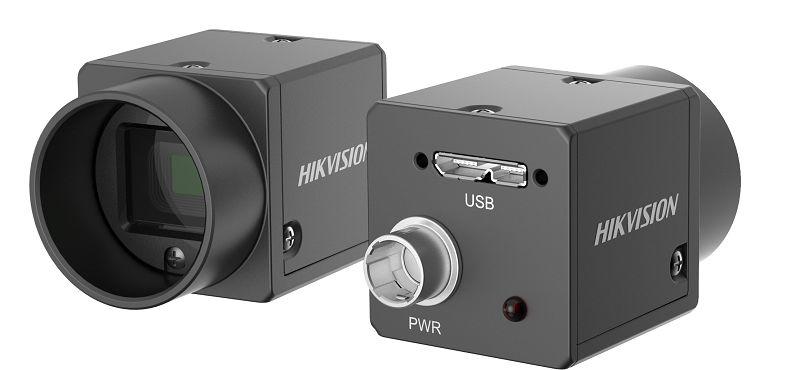

海康工業相機鏡頭
選擇鏡頭的示例
現在我們將以一個例子，來說明如何為工業相機選擇鏡頭。例如，如果需要將工業相機鏡頭與硬幣檢測的機器視覺系統相匹配，那么已知的約束條件是：工業相機為CCD 2/3英寸，像素尺寸4.65μm，C安裝。工作距離大于200mm，系統分辨率為0.05mm。光源采用白色LED光源。
選擇鏡頭的基本分析如下：
1.使用白色LED光源的鏡頭應為可見光段。沒有可變變焦要求，因此可以選擇主鏡頭。
2.用于工業檢測，需要測量功能，所以選擇的鏡頭要求失真度較低。
3.工作距離和焦距
成像放大率：M=4.65/（0.05×1000）=0.093
焦距：F=L*M/（M+1）=200*0.093/1.093=17mm
如果要求物距大于200mm，則所選鏡頭的焦距應大于17mm。
4.所選鏡頭的圖像尺寸應不小于CCD格式，即至少2/3英寸。
5.鏡頭的安裝要求為C型安裝，以配合工業相機。對光圈暫時沒有要求。
在對上述因素進行分析計算的基礎上，初步得出工業相機鏡頭需要：焦距大于17mm，定焦，可見光段，C座，能與至少2/3英寸CCD像素尺寸相協調，圖像失真小。根據這些要求，可以進行進一步的選擇。如果幾個鏡頭都能滿足這些要求，建議進一步優化選擇一個最佳鏡頭。
