Photoneo Montion L3D相機安裝和注意事項
發布時間：2021-12-01 14:01:58 作者：顯揚科技
Photoneo MotionCam-3D相機是由PhoXi控制應用程序操作。PhoXi控件允許用戶通過圖形用戶界面或通過提供的API編程。

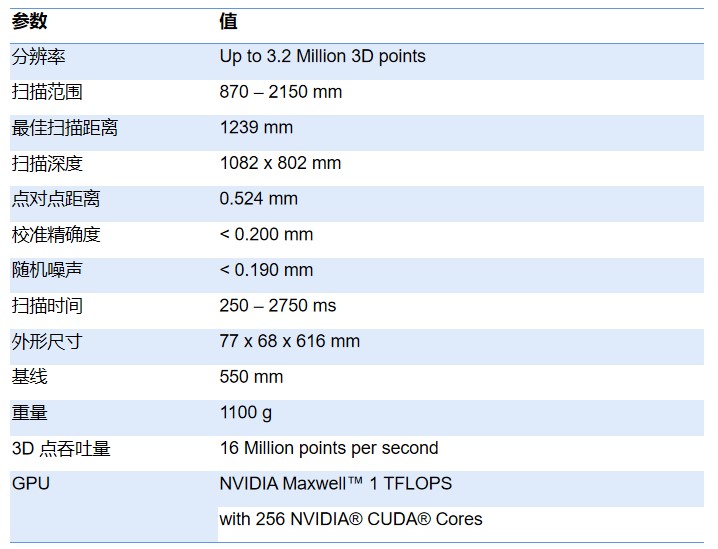

參數表：

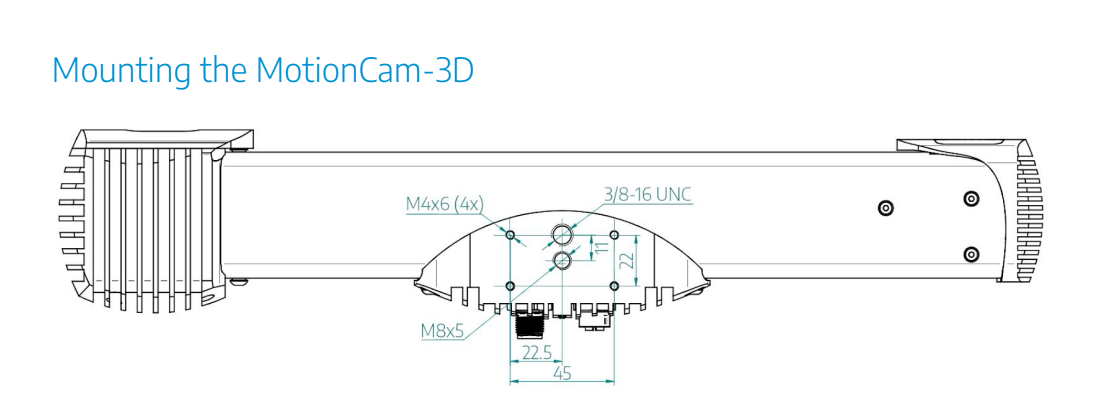

安裝相機
■ 使用 4x M4 螺釘和合適尺寸的金屬安裝板 - 首選安裝
散熱的方法。
■ 使用M8 螺釘。
■ 使用帶三腳架的 3/8 - 16 UNC 螺絲。
安裝場地限制：
■ 為自然對流冷卻留出 25 mm 的間隙。
■ 掃描儀的工作溫度為 0 °C 至 45 °C。
? 最佳掃描性能的工作溫度為 22 °C 至 25 °C。
■ 將運動攝像頭與高壓設備和產生高壓的設備分開
電噪聲。
連接相機：
以太網供電，推薦的供電選項：
1 Gbps 以太網電纜到 PoE進樣口
■ M12-X 以太網電纜到 PoE噴油器輸出端口
24 V 和 GPIO：
桌面和 DIN 導軌適配器

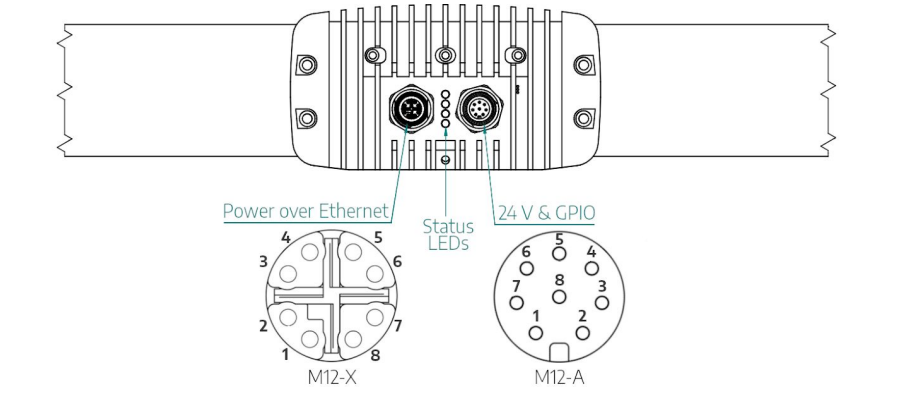

M12 A Coded - 24 V & GPIO Pinout
| 序號 | 電纜顏色 | Pinout | Function |
| 1 | 白色 | DC_IN | +24V |
| 2 3 |
棕色 | OPTO_IN2_GND | 激光聯鎖接地 |
| 3 | 綠色 | GND | 地面 |
| 4 | 黃色 | OPTO_IN1 | 硬件觸發輸入信號（5-24 V） |
| 5 | 灰色 | OPTO_IN1_GND | 硬件觸發輸入接地 |
| 6 | 粉色 | OPTO_OUT | 硬件觸發輸入信號（5-24 V） |
| 7 | 藍色 | OPTO_OUT_GND | 硬件觸發輸出接地 |
| 8 | 紅色 | OPTO_IN2 | 激光聯鎖信號（5-24 V） |

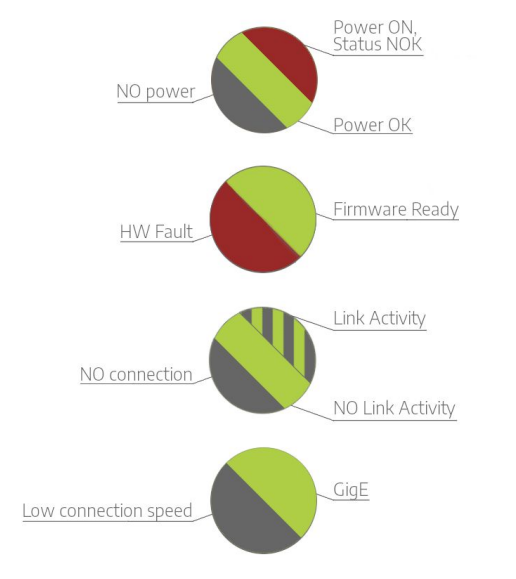

LED燈指示：

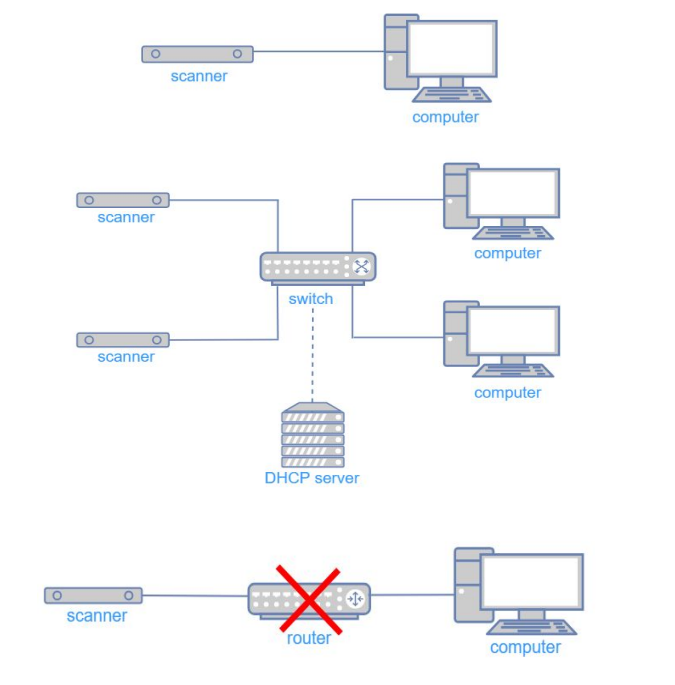

支持的網絡Topologies：

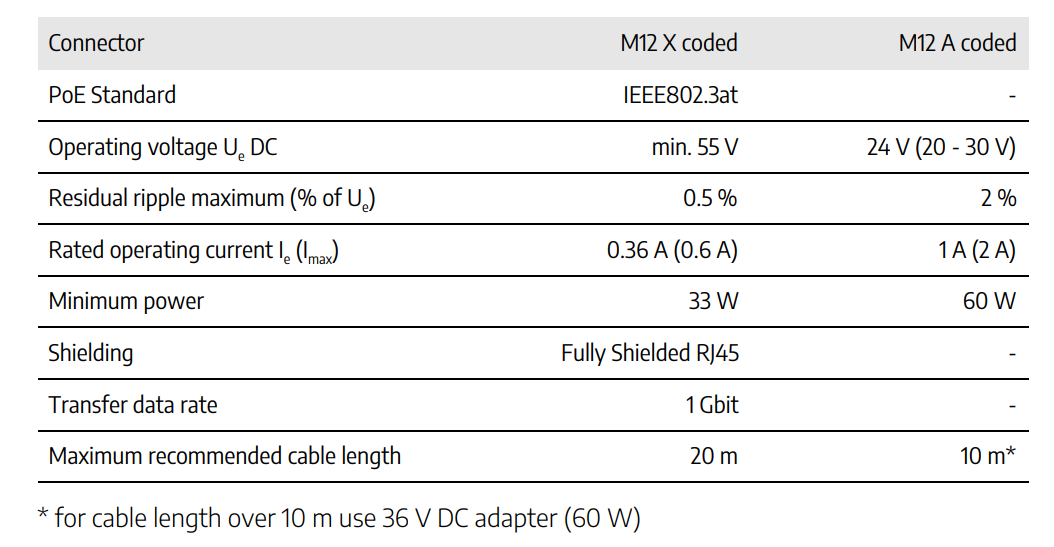

供電要求：
