探索海康工業相機、鏡頭丨CNC手機孔定位加工方案
發布時間：2021-09-16 15:44:08 作者：顯揚科技
實現被加工件的固定形狀孔的高精度查找定位，然后進行加工。
方案背景
一、需求描述：
1、檢測樣品手機中框4.7-5.5-6.8英寸，包括銀、黑、藍多種顏色；

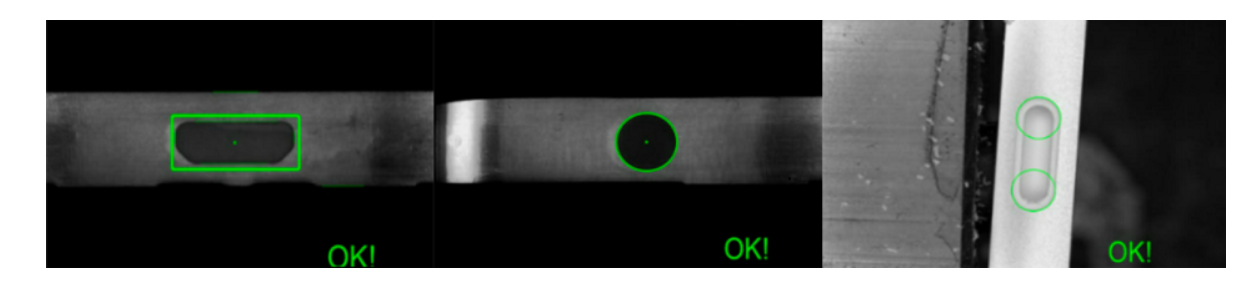

2、定位目標：
圓形手機耳機孔，直徑尺寸包括2.5-3.5mm ；
Micro USB和Type-C接口手機充電孔，包括橢圓形、方形、梯形；
3、視覺方案需要實現自動標定。
二、技術要求：
1、視覺引導刀具加工重復定位精度小于0.01mm。
方案架構

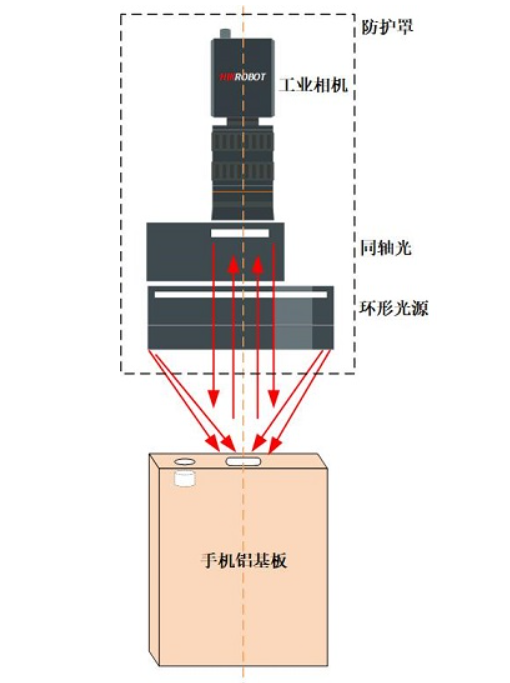

CNC手機孔加工定位引導系統主要由6MP分辨率工業相機、MF系列工業鏡頭、定制化組合光源組成。
方案優勢
1、VM一鍵式標定算法，高精度微米級重復定位；
2、定制化組合光源照明兼容多種產品的清晰成像；
3、控制器實現瞬時觸發、延遲觸發、可調節的信號波形觸發等多種觸發方式；
4、多種數據接口RS232、千兆網口、USB3.0等，10路光耦隔離I/O；
5、高防護等級，經過長期使用驗證的防水、防油結構。
顯揚科技通過自主研發的高速高清三維機器視覺設備，以及智能工業機器人系統，聯合多個知名機器人與機器人夾具企業，構建了一個機器人生態系統。顯揚生態的產品能夠完美的與顯揚科技的機器視覺產品結合，包含通信協議、圖形處理SDK、操作案例等。顯揚科技同時是這些企業的代理商，可以提供可靠、性價比高的產品。目前顯揚科技生態系統包括以下品牌：UR，F(xiàn)ranka，ABB，遨博，艾利特，伯朗特，Kuka等機器人公司，Robotiq，慧靈等機器人夾具企業，創想三維等3D打印企業。通過顯揚生態，客戶可以快速找到合適的機器人本體、夾具等，并快速部署基于顯揚三維機器視覺產品的工業應用。
